Vorgehensweise zum Ersetzen des Zeichnungsrahmens in einer bestehenden Solid Edge Zeichnungsdatei
Um den Zeichnungsrahmen in einem Solid Edge Draft auszutauschen, führen Sie bitte folgende Schritte aus:
- Aufruf der Solid Edge Zeichnung mit altem Zeichnungsrahmen

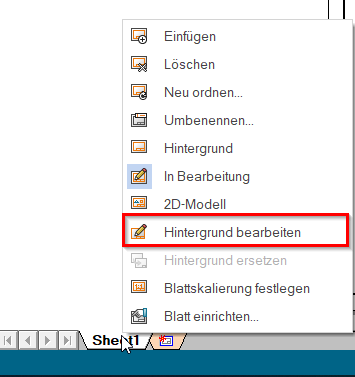

- Rechter Mausklick auf Blatt/Sheet 1 und Auswahl von "Hintergrund bearbeiten" zum Einblenden der verfügbaren Zeichnungsgrößen:

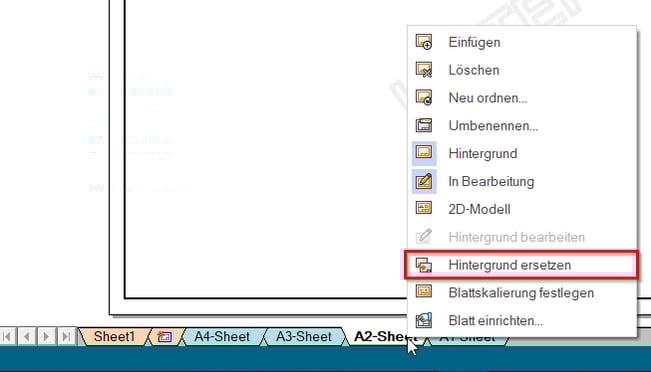

- Rechtsklick auf das Hintergrundblatt, welches ersetzt werden soll und Auswahl von "Hintergrund ersetzen":

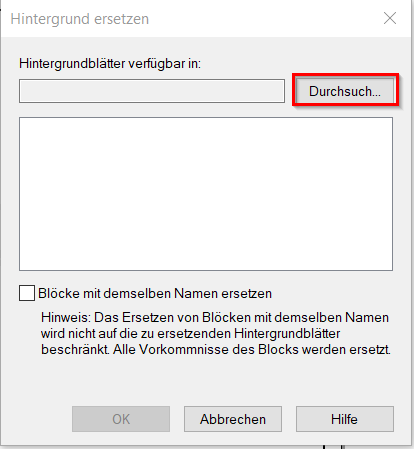

- Auswahl der Datei, welche die neuen Hintergrundblätter enthält:

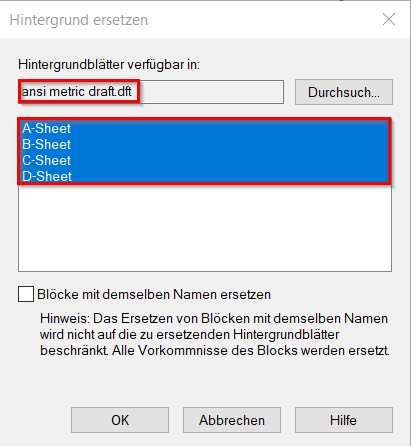

- Auswahl eines oder mehrerer Zeichnungsblätter der gewählten Datei, welche in die bereits geöffnete Zeichnungsdatei eingefügt werden sollen:

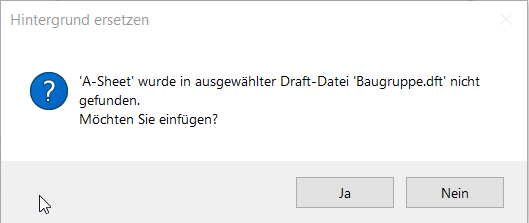

Falls die einzufügenden Zeichnungsblätter noch nicht in der bisherigen Zeichnungsdatei erhalten sind, müssen Sie nun bestätigen, dass diese eingefügt werden:

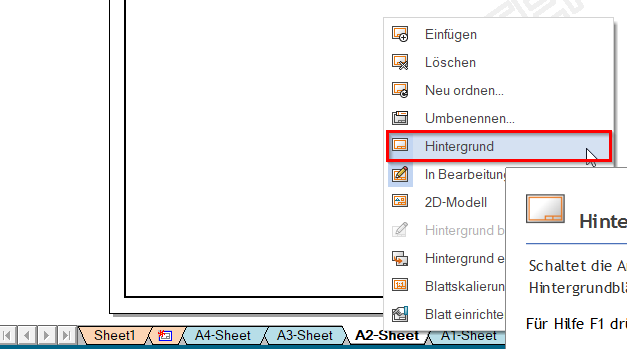

Anschließend könnten Sie den Bearbeitungsmodus wieder über einen Klick auf "Hintergrund" beenden:
