Solid Edge mit Teamcenter Zeichnungsvorlage austauschen

Dieser Artikel beschreibt wie man eine Zeichnungsvorlage in Solid Edge mit Teamcenter Integration austauscht.

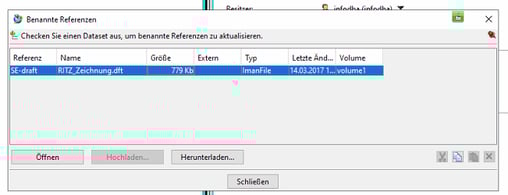

Die Solid Edge Vorlagendatei müsste im Home-Folder des Users Infodba sein. Die Datei muss über die benannten Referenzen in Teamcenter auf das Filesystem exportiert werden. Anschließend kann diese modifiziert und wieder über die benannten Referenzen hochgeladen werden.

Bild1-png

Nachdem die Vorlage ausgetauscht wurde, kann eine bestehende Zeichnung geöffnet werden. Um die Zeichnungsvorlage auszutauschen muss man unten links auf Blatt 1 rechtsklicken und Hintergrund bearbeiten auswählen.

Bild2-png

Als nächstes muss das gewünschte Blattformat ausgewählt werden und Hintergrund ersetzen ausgewählt werden.

Bild3-png

Zuletzt muss die gewünschte Vorlage ausgewählt werden. Es ist darauf zu achten, dass der Dateiname des alten Blockes, nicht den gleichen Namen wie der alte Block hat.
